Overflateleting Borerigg CDC-6 Kostnadseffektiv N Størrelse: 1600m

BORERIGG FOR CDC-6 Plus-overflatekjerne

CDC-6 Overflatekjerneboringsrigg er en svært klassisk borerigg for diamantkjerneboring. Kompakt design, moden teknologi, for NQ-størrelse, borekapasiteten er 1600m, spormontert, selv om arbeidsområdet er ekstern, kan vår CDC-6 alltid stoles på.

Funksjoner

· Dumpmast - skaper en stabil arbeidsplattform og senker arbeidshøyden dramatisk.

· Ny teleskopmast - Enkelt oppsett og i stand til 6m stang trekker mens du er kompakt størrelse for transport.

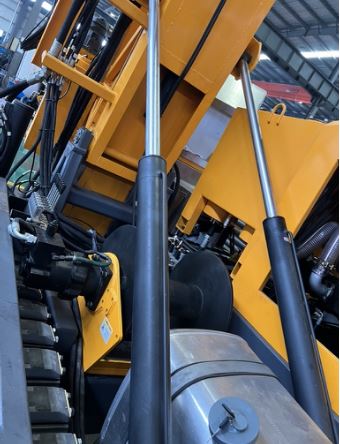

· Hydrauliske nivelleringskontakter og masthevingssylindere - gjør riggen enkel å sette opp.

· Selvdesignet chuck- og rotasjonsenhet med rik erfaring – gir høye forventninger til ytelse og pålitelighet.

· Hydraulisk stangholder - gir rask virkning av stangklemming, forbedret pålitelighet og redusert servicebehov.

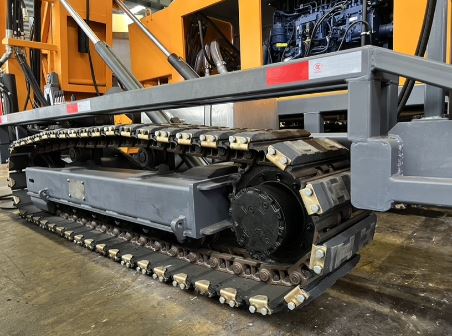

· Radiokontroll crawler spor er et alternativ - Forbedret mobilitet og sikkerhet.

Borekapasitet

BStørrelse 2050 m

NStørrelse 1650 m

HStørrelse 1350 m

PStørrelse 950 m

Dybden er basert på vertikalt hull

Hovedtaljen

Enkeltlinjekapasitet: Bare trommel 120 kN

Linjehastighet: Bare trommel 0-65 m/min

Kabelstørrelse: 40 m x 20-22 mm

Trådlinje

Kapasitet: 2200 m 6 mm WL

1000 m 8 mm WL

Linjetrekk: bar trommel: 15 kN

Linjehastighet: bar trommel 114 m/min

full trommel 300 m/min

Mast- og matingssystem

Mast Høyde: 9,5 m

Fôrreise: 3700 mm

Fôrhastigheter: rask og langsom, variabel kontroll

Skyvekraft: 9 Tonn

Trekk: 25 Tonn

Borevinkel: 45 til 90 grader
Stang trekk lengde: 3m eller 6 m

Kraftenhet

Produksjon: Weichai China

Modell: WP6G240E330 (EU Stage IIIA)

Volum: 6,7 liter 6 cyl.

Strøm: 176 kW

RPM: 2200

Motortype: Diesel turboladet, vannkjøling

Elektrisk system: DC 24 V (Dynamo 24 V, 95Amp)

Hydraulisk system

Primær pumpe: 31 MPa – 280 l/min

Sekundær pumpe: 30 MPa – 130 l/min

Ekstra pumpe: 30 MPa – 130 l/min

Hydraulisk oljekjøling: Luft

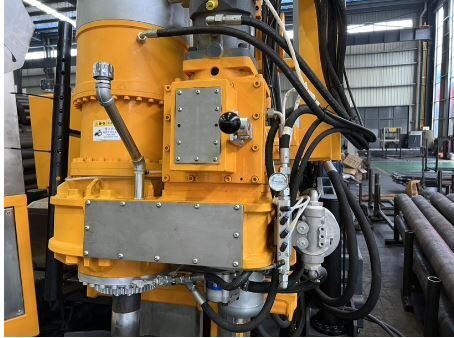

Borehode- og spindelhastigheter

Effekt: To-trinns hydraulisk motor

Hastighet/revers 3

Trinnløs endring: 0-1250 RPM

Hold diameter 121 mm

Dreiemoment: Maks 6200 Nm

Maksimal løftekapasitet 235 kN

Maksimal fôringskraft 80 kN

Hodeåpner 600 mm

Fotklemme

Holdeområde: 55,5-118 mm

Gjennomgående hull: Ф165 mm

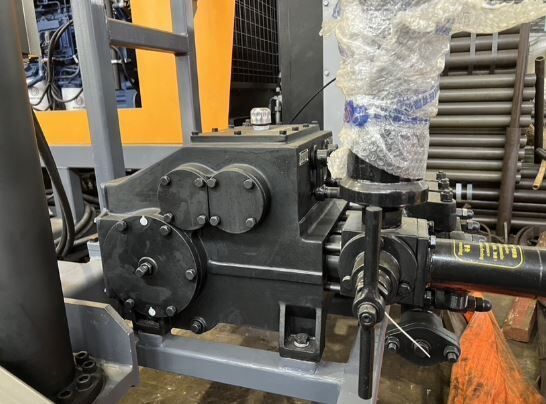

Gjørme pumpe

Utgangsvolum: 250 l/min

Utladningstrykk: 8,0 Mpa

Vekt

Hjultype: 8500 kg

Crawler montert: 10500 kg

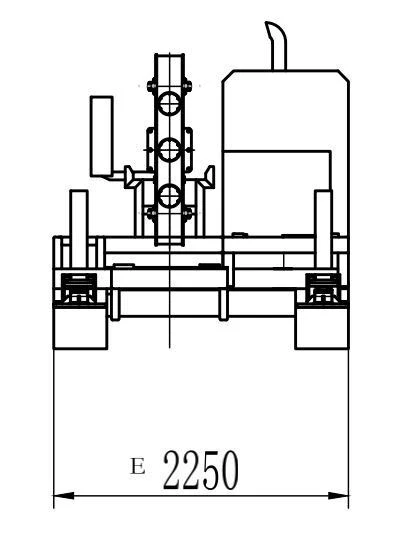

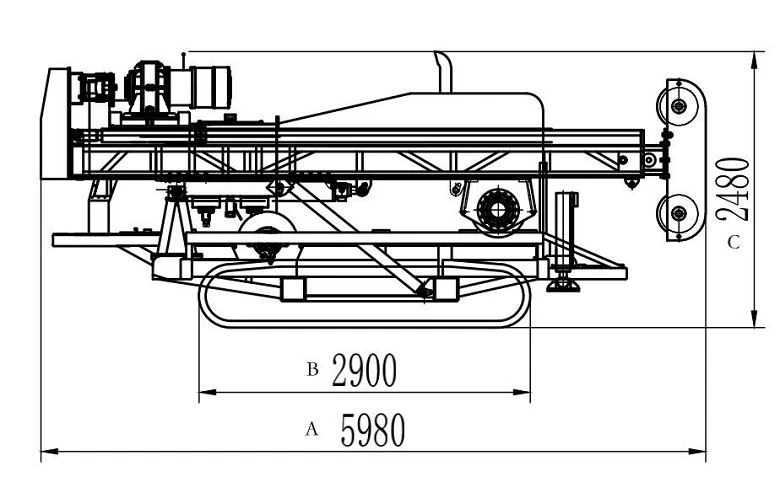

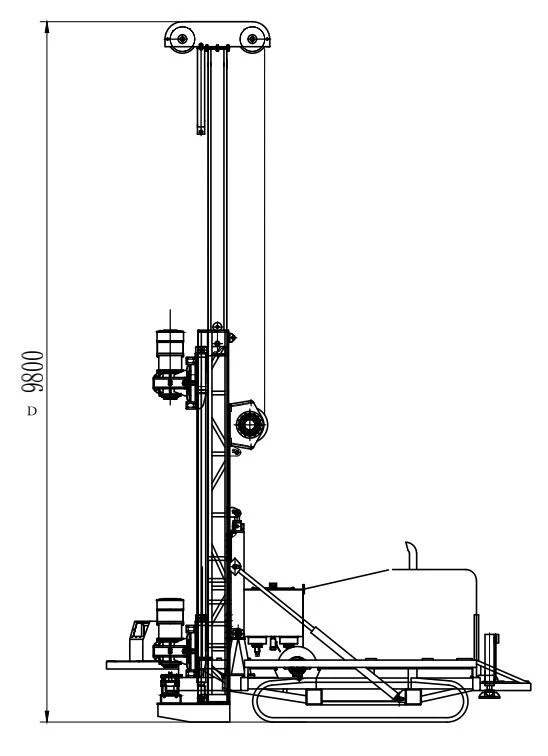

Dimensjoner (transport/arbeidssted)

A: 5980 mm

B: 2900 mm

C: 2480 mm

D: 9800 mm

E: 2250 mm

Alle vekter og dimensjoner er tilnærminger og kan endres
